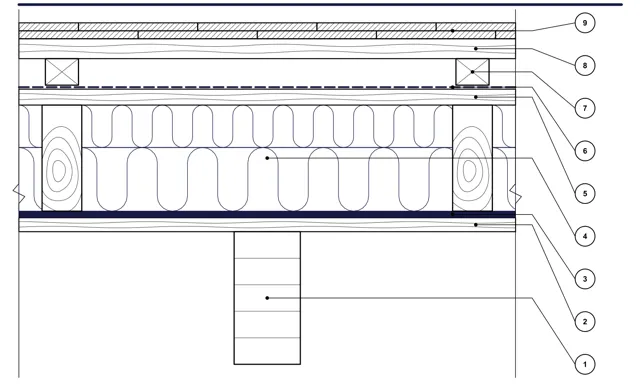

ISO-ACO-01
Strecha s viditeľnými krokvami
Membrány prechádzajú nad krokvami — drevo zostáva v miestnosti viditeľné
Domov · Dokumentácia · Pre projektantov
Pre projektantov
Detaily CAD, objekty BIM a technické listy Isoflect, pripravené na použitie v projekte.
Výkres každého detailu sa otvorí priamo, bez registrácie.
DXF + BIM
Výkres DXF (AutoCAD, ArchiCAD, BricsCAD) a skladba vo formáte IFC (Revit, ArchiCAD, Allplan) po vyplnení krátkeho formulára, raz za návštevu.
Použitie
Výkresy a modely sú majetkom Isoflect Insulation a používajú sa len v projektoch, v ktorých sa montujú produkty Isoflect.
Strechy · 5

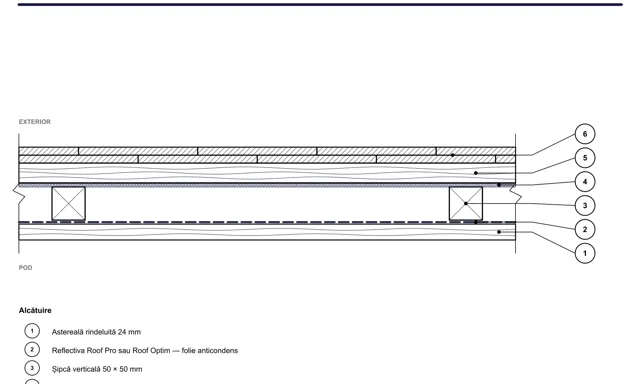

ISO-ACO-02
Strecha — pod strešnou krytinou
Reflectiva Bronze/Silver medzi kontralatou a latou — montáž zdola nahor, minimálne 50 cm voľného priestoru pri odkvape a pri hrebeni

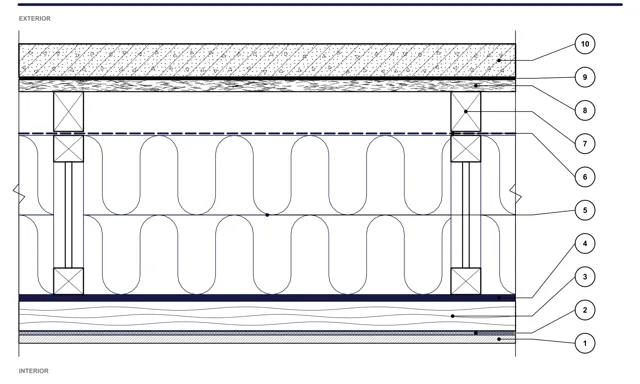

ISO-ACO-03
Plochá strecha na drevenej konštrukcii
Multistrat a Gold po oboch stranách laty inštalačnej zóny, EPDM v exteriéri

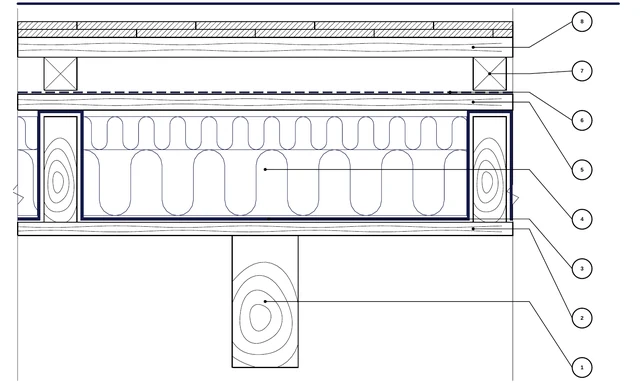

ISO-ACO-04
Podkrovie s viditeľnými krokvami — Gold v poliach
Variant A · krokvy nad obkladom sú už namontované · Reflectiva Gold v poliach alebo Reflectiva Multistrat v dvoch vrstvách · Isoflect Wolle 15 cm

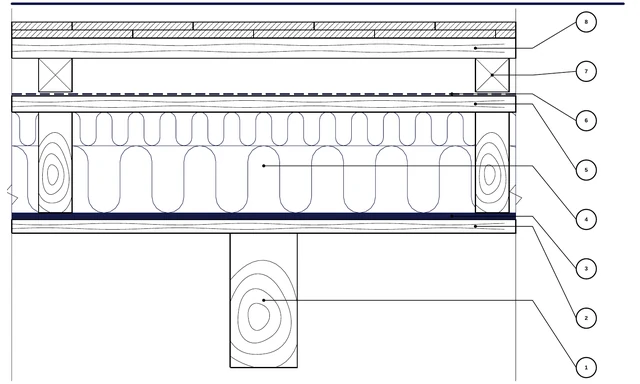

ISO-ACO-05
Podkrovie s viditeľnými krokvami — Gold napnutý na obklade
Variant B · krokvy nad obkladom ešte nie sú namontované · Reflectiva Gold napnutá na obklade, pod krokvami · Isoflect Wolle 15 cm
Podkrovia – System 10 · 3

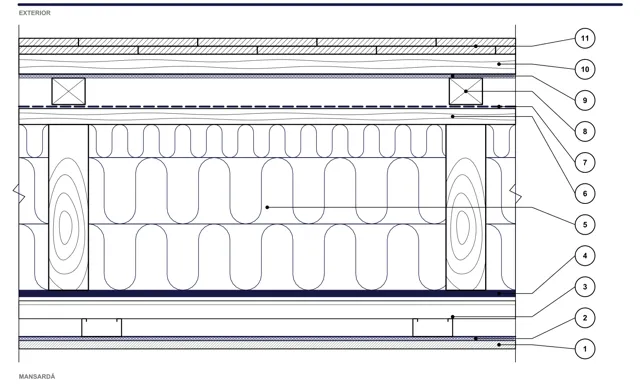

ISO-MAN-A25
Podkrovie na krokvách — System 10 Basic
Variant A · Multistrat, Gold a Wolle v interiéri · voliteľne: Roof Pro alebo Roof Optim na debnení, Bronze alebo Silver medzi kontralatou a latou · krokvy 25 cm

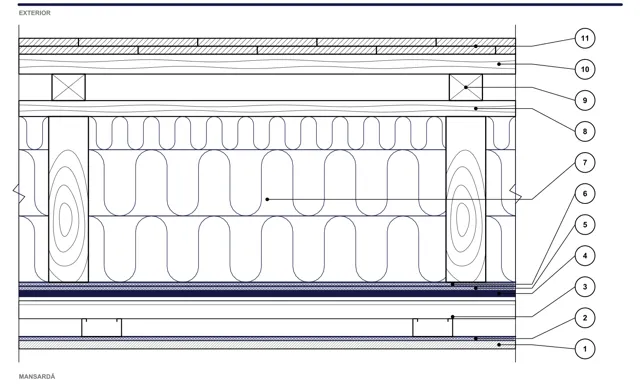

ISO-MAN-B25
Podkrovie na krokvách — System 10 Medium
Variant B · Gold + 2 × Multistrat pod krokvami, Multistrat pri sadrokartóne · krokvy 25 cm

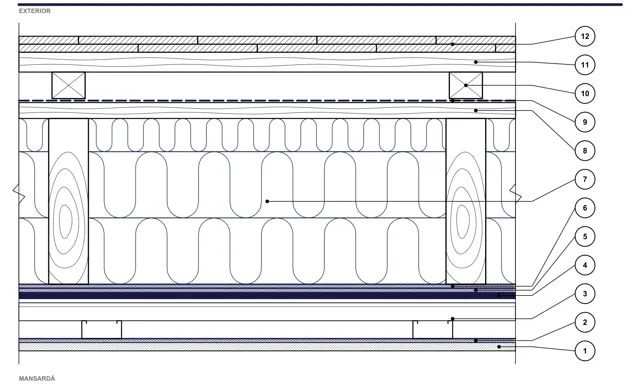

ISO-MAN-C25
Podkrovie na krokvách — System 10 Premium
Variant C · ako Medium, plus Roof Pro alebo Roof Optim na debnení · krokvy 25 cm
Steny · 6

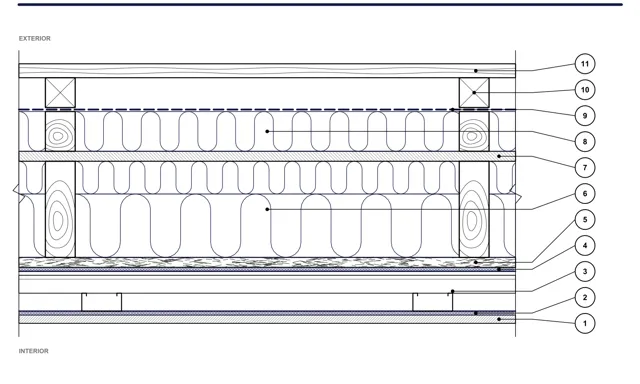

ISO-PER-01
Obvodová stena — odvetraná fasáda
System 10 vo zvislej polohe — odvetraná fasáda s obkladom · vodorovný rez

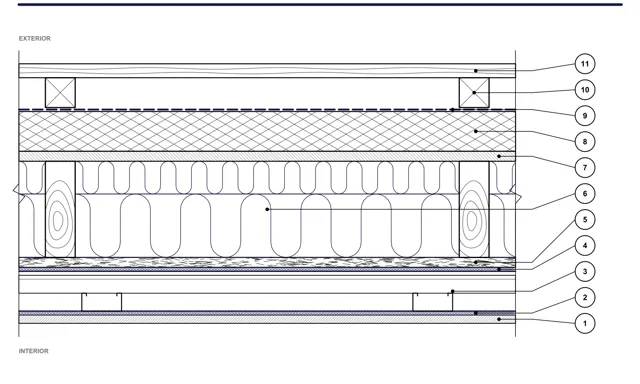

ISO-PER-02
Obvodová stena — odvetraná fasáda, oblasť sokla
Pás z XPS pri päte, min. 30–50 cm nad úrovňou terénu · vodorovný rez soklom

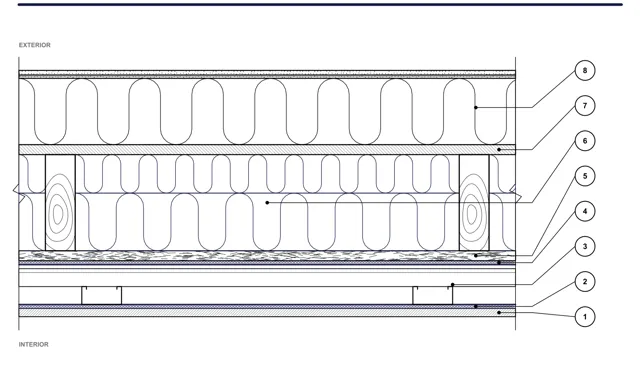

ISO-PER-03
Obvodová stena — omietka
Kontaktný zatepľovací systém zostáva bez zmeny; Isoflect sa pridáva na vnútornú stranu · vodorovný rez

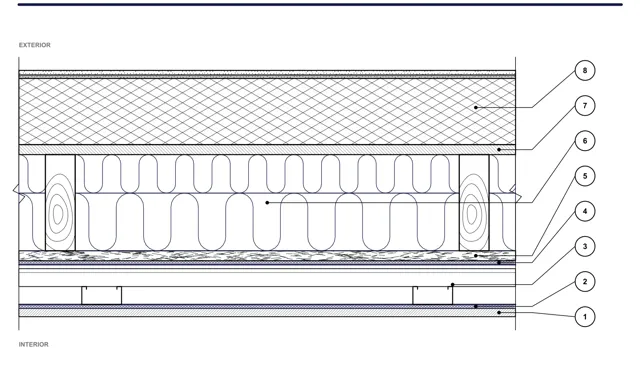

ISO-PER-04
Obvodová stena — omietka, oblasť sokla
Pás z XPS pri päte, min. 30–50 cm nad úrovňou terénu · vodorovný rez soklom

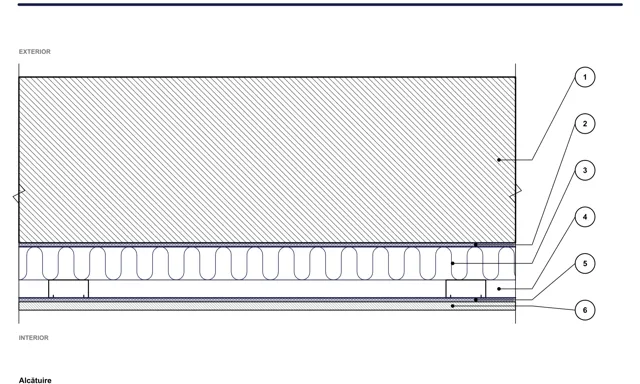

ISO-PER-05
Stena RenoFit — izolácia z interiéru
Na existujúcej tehlovej stene — Multistrat, Wolle P800, Multistrat · vodorovný rez

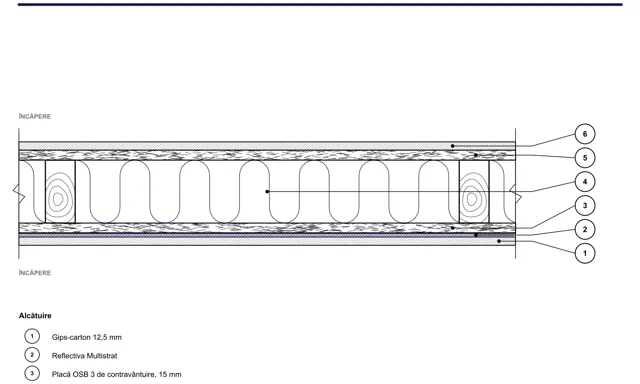

ISO-PER-06
Vnútorná stena na drevenej konštrukcii
Reflectiva Multistrat na jednej strane, Wolle medzi stĺpikmi · vodorovný rez
Povaly · 5

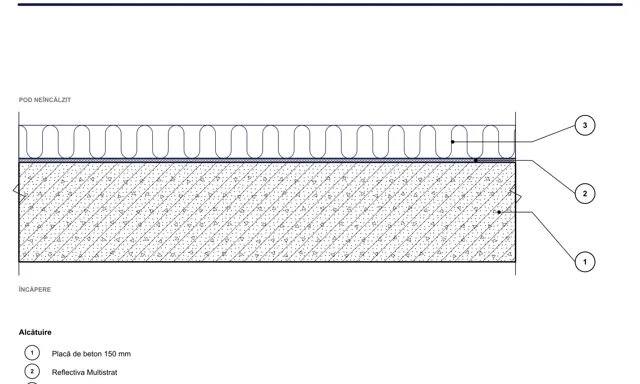

ISO-POD-01
Povalový strop na betónovej doske
Multistrat na betónovej doske, navrchu Isoflect Wolle P800

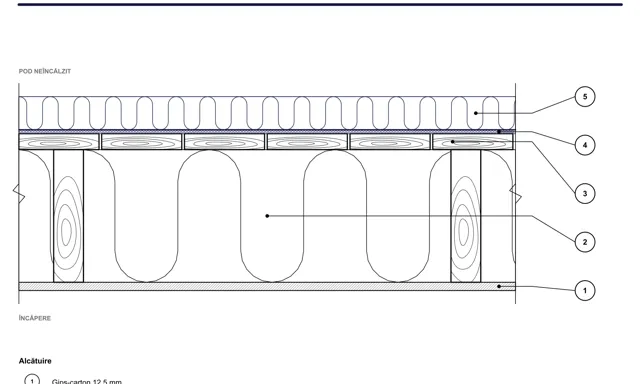

ISO-POD-02
Povalový strop na drevených trámoch
Vlna medzi trámami, záklop, Multistrat hliníkom nahor a navrchu Wolle

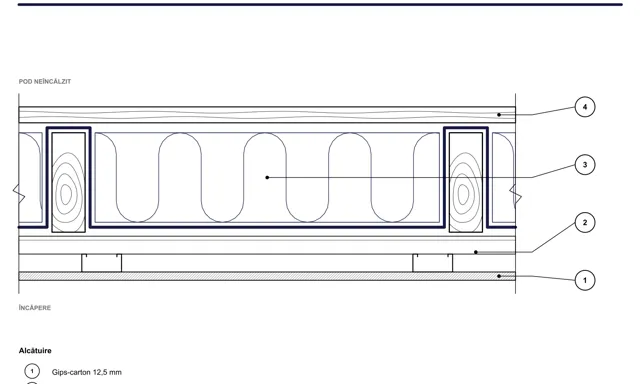

ISO-POD-03
Povalový strop s poliami z Gold
Gold kopíruje obrys trámov, Wolle vypĺňa polia, záklop sa stáva podlahou povaly

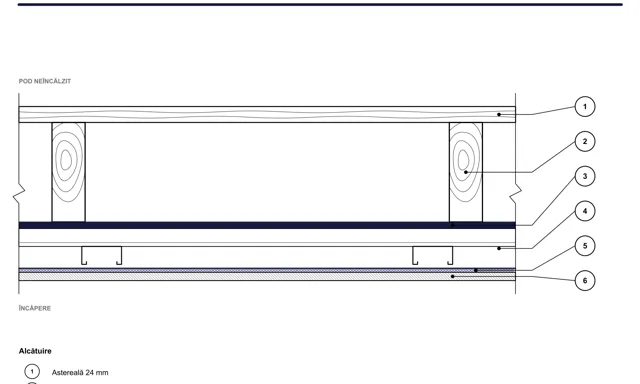

ISO-POD-04
Reflexný balík pod povalovým stropom
Sadrokartón, Multistrat, dvojitá konštrukcia CD a Gold pod trámami, bez izolácie medzi trámami

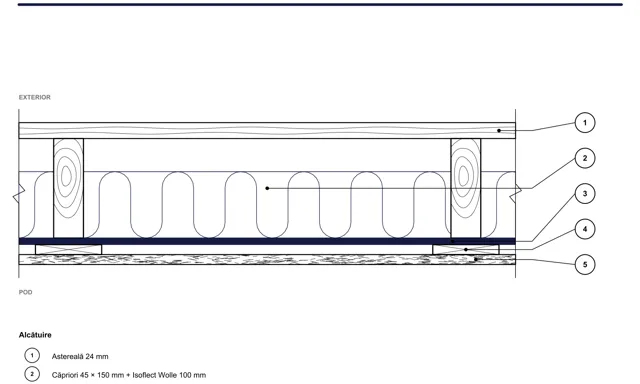

ISO-POD-05
Krov povaly — izolácia z interiéru
Wolle medzi krokvami, Reflectiva Gold, distančný prvok z dosky a OSB smerom do interiéru
Stropy a podlahy · 7

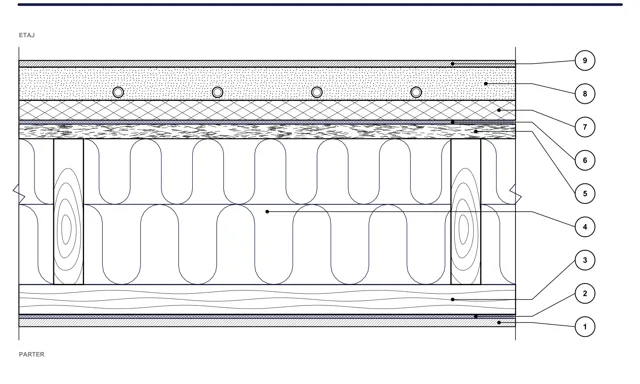

ISO-PLA-01
Drevený medzipodlažný strop
Floor Pro pod poterom, Wolle medzi trámami, podlahové vykurovanie

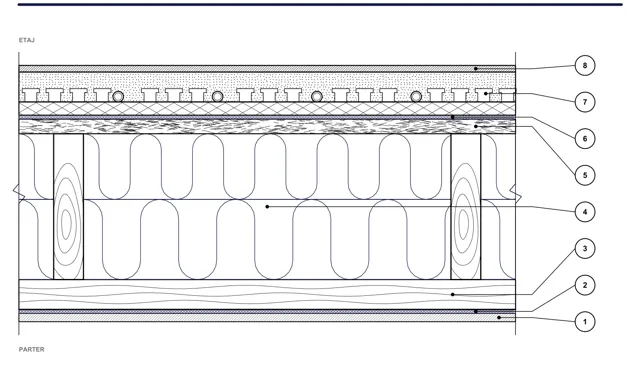

ISO-PLA-02
Drevený medzipodlažný strop — systém s doskami s drážkami
Systémová doska EPS s výstupkami namiesto samonivelačného poteru — Floor Pro pod ňou, Wolle medzi trámami

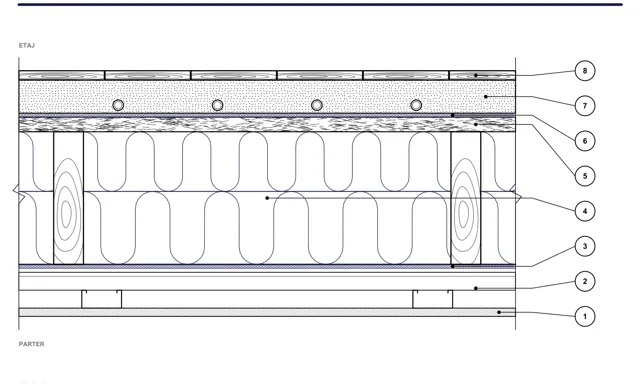

ISO-PLA-03
Drevený medzipodlažný strop — variant s Wolle
Isoflect Wolle namiesto drevovláknitej izolácie, Floor Pro pod podlahou

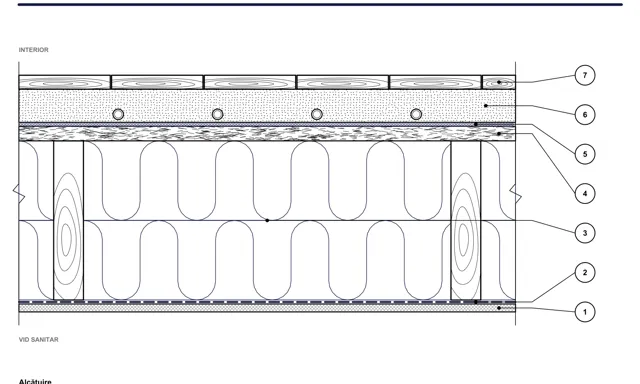

ISO-PLA-04
Strop nad vzduchovou medzerou
Zavesený základ — Floor Pro navrchu, Roof Pro na studenej strane

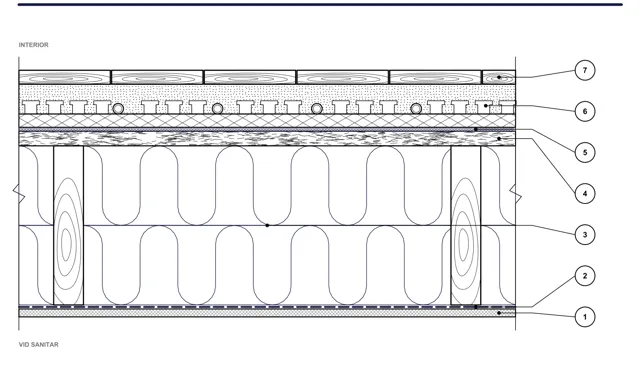

ISO-PLA-05
Strop nad vzduchovou medzerou — systém s doskami s drážkami
Zavesený základ — systémová doska s výstupkami namiesto poteru

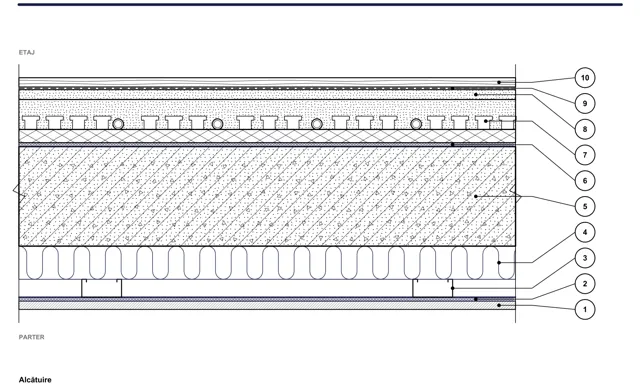

ISO-PLA-06
Betónový strop medzi podlažiami
Podhľad Multistrat + Wolle pod doskou, Floor Pro a podlahové vykurovanie navrchu

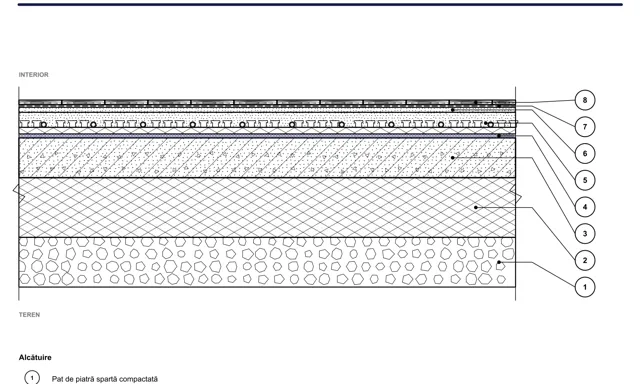

ISO-PLA-07
Podlaha prízemia na betónovej doske
Floor Pro na betónovej doske, podlahové vykurovanie na systémových doskách, parkety

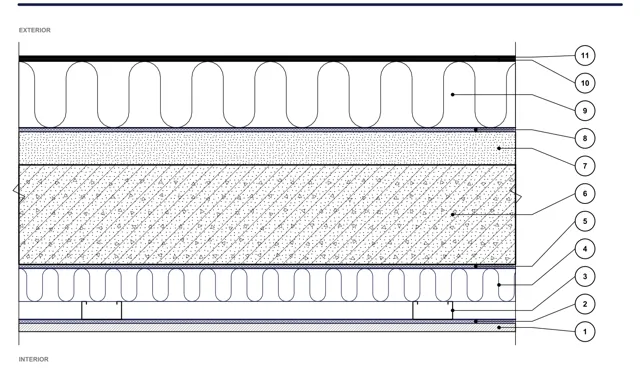

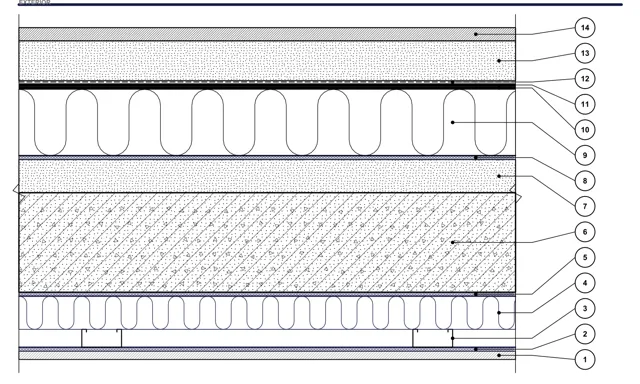

Terasy · 2
Knižnica BIM produktov
Objekty IFC pre Reflectiva Gold, Silver, Bronze, Multistrat, Roof Pro, Roof Optim a Wolle P800, P1500, P2100: vrstva materiálu, hrúbka a údaje deklarované v technickom liste.
Technické listy
- Reflectiva GoldPDF
- Reflectiva SilverPDF
- Reflectiva BronzePDF
- Reflectiva MultistratPDF
- Roof ProPDF
- Roof OptimPDF
- Wolle P800PDF
- Wolle P1500PDF
- Wolle P2100PDF
- Power TapePDF
Platná revízia je uvedená na každom liste.
